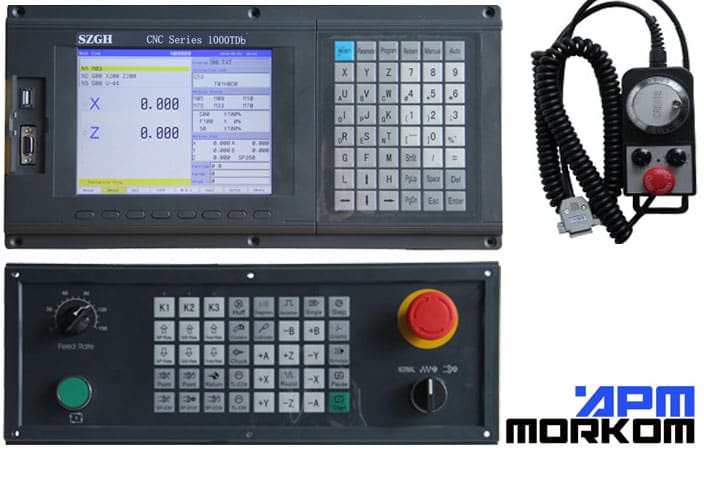

Panel sterujący szgh cnc 1000tdb-2

emailButton
1000tdb2-dobry
Cena
Cena sprzedaży brutto: 6150,00 zł
Producent: SZGH
Szczegóły produktu

Sterowanie CNC1000TDb-2 ma 2 sterowalne osie, przeznaczone jest do zastosowania w tokarkach, posiada wyjście analogowe 0-10V na wrzeciono oraz osie X i Z z sygnałem cyfrowym, funkcje makro, PLC, posiada szerokie zastosowanie w maszynach CNC, tokarkach, maszynach do grawerowania itp...



1) 8 calowy kolorowy wyświetlacz LCD  800x600
2) Funkcja wspomagania PLC , funkcja makro oraz funkcja automatycznej wymiany narzędzi.
3) 32Mb pamięci użytkownika, 2 kanały analogowe (0-10V)
4) 32 wejść oraz 32 wyjść.
5) Główny ekran dotykowy oraz panel dodatkowy.
6) Włącznik mocy – anti-jamming.
7) Wejście USB, Kopiowanie dysku USB
8) Interfejs RS232.
9) Kontrola prędkości serwo/kontrola prędkości  wrzeciona.
10) Maksymalna wartość momentu obrotowego śruby to 1000MM
11) 32 bitowe wysokie parametry, niskie zużycie mocy,  przemysłowy ARM mikroprocesor.
12) Funkcja C offsetu
13) Zaktualizowana wersja z zamkniętym zapętleniem.
14) Program wspomagający PLC, funkcja wymiany narzędzi.


Parametry techniczne systemu:
Kontrolowane osie: X,Z,C/Y,A,B (max. pięć osi)
Sprzężenia osi: Łuk 2-3 osie, liniowe 2-5 osie.
Odpowiednik drgań: X,Z,C/Y,A,B oś:0.001mm.
Maksymalna prędkość :X,Z,C/Y,A,B:60000mm/min.
Prędkość cięcia: 1-10000mm/min.
Minimalna jednostka wejścia:0.001mm.
Zasięg rozmiaru programu:± 99999.999.
Zarządzanie 99 narzędziami.
Typ konwertowalny lub zamiennik narzędzi obrotowych.
ISO-840, ISO-841  standard międzynarodowy


Funkcje systemu:


1. Funkcja automatycznej diagnozy
Wszystkie diagnozy CPU, urządzenie przechowujące,  LCD,  interfejsu I/O,  statusu parametrów, koordynacje, program do obróbki itd... są wykonywane gdy system zostanie włączony lub wyłączony. Podczas pracy, dochodzi do diagnozy faktycznego czasu mocy, wrzeciona, ograniczenia oraz wszystkich interfejsów I/O.



2.  Funkcje kompensacji
Automatyczna kompensacja luzu.
Promień narzędzia automatycznej kompensacji.
Promień narzędzia automatycznego offsetowania oraz ostrego kąta przekazu.
Automatyczna kompensacja błędu śruby.



3 .  System instrukcji
Instrukcja powiększania/zmniejszania skali.
Instrukcja obróbki lustra.
