Enkoder liniowy mls110 5 um

DrukujEmail
Producent: ATEK
Szczegóły produktu

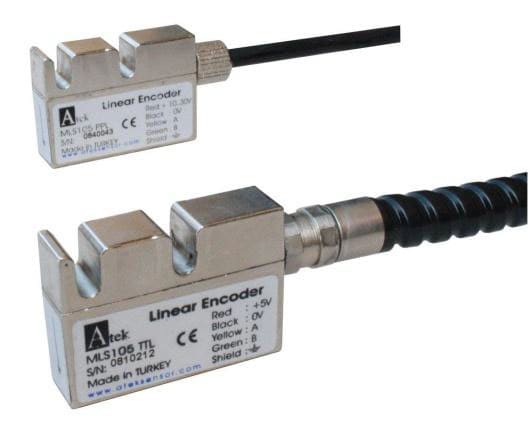

Sensor, enkoder liniowy, głowica pomiarowa MLS110 ATEK 5 µm, TTL, 5V, kabel spiral 5m



Przetwornik pomiarowy enkodera jest w pełni zintegrowany zawierając czujnik, układ dostrajania pola magnetycznego, obwód konwersji sygnału oraz obwód wyjściowy.
Przemieszczając się ponad taśmą magnetyczną czujnik ten indukuje sygnał, który po wzmocnieniu i przekształceniu na inkrementalne sygnały pozycji dociera do standardowych interfejsów wyświetlaczy, układów PLC, maszyn CNC / NC, układów pomiaru i kontroli położenia osi, itp.


Podstawowe cechy :

    - bezkontaktowy system pomiarowy - przyrostowy
    - brak zużycia elementów
   - miniaturowa głowica pomiarowa w metalowej obudowie
    - wysoka rozdzielczość do 0,001mm
    - standardowe wyjście jak dla enkodera A, B, Z
    - wybór typu sygnału wyjściowego
   - maks. długość pomiarowa do 100 m
   - wysoka dokładność
    - duża odporność na wibracje i wstrząsy
    - maks. długość kabla 25 m.
   - odporność na wilgotność
    - duża tolerancja montażu
    - klasa ochrony IP 67
    - aluminiowa obudowa



Dane techniczne (Głowica pomiarowa):

Rozdzielczość (warianty)
1 µm ; 5 µm ; 10 µm ; 25 µm ; 62,5 µm ; 1 mm
Obwód wyjściowy (warianty)
TTL, Push Pull, RS422 Line Driver
Sygnały wyjściowe (warianty)
A, /A, B, /B, (Z, /Z opcja)
Prąd wejściowy max 40 mA na kanał
Zasilanie (warianty)
10 … 30 VDC lub 5 VDC
Podłączenie aż do 100 metrów, Dł. kabla na zamówienie.
Maks. szczelina taśma - czujnik do 2.5 mm
Prędkość przesuwu 3 m/s
Taśma magnetyczna - typ B5
Powtarzalność +/- 1 inkrement
Dokładność pomiaru zobacz parametry taśmy (np. dla 5 mm taśmy magn.   ±5 mikron)
Temperatura pracy -25°C ÷ +85°C
Stopień ochrony IP67
Materiał obudowy aluminium
Wymiary na rysunku



Typowe aplikacje:

Z możliwością pomiaru dużych odległości - większych niż metr (nawet do 100 m), łatwość montażu,
brak części stykowych / trących (czyli brak zużywania się elementów),
wodoodporny przetwornik pomiarowy oraz możliwość pracy w każdych warunkach
(odporność na wodę, olej, wszelkiego typu zanieczyszczenia) czyni ten system idealnym
do zastosowań w wielu różnorodnych aplikacjach, gdzie potrzebny jest pomiar pozycji maszyny.

    obrabiarki skrawające
    maszyny do obróbki drewna, kamienia, marmuru
    maszyny do cięcia profili PVC
    produkcji szkła
    tokarki
    frezarki
    szlifierki
    maszyny do spawania
    itp.
