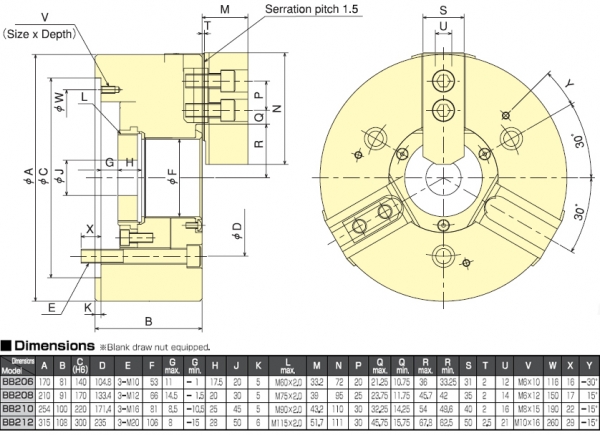

Uchwyt mechaniczny Kitagawa B208 ( 210 mm) jest uchwytem mechanicznym zasilanym cylindrem hydraulicznym. Uchwyt ten, charakteryzujący się dużą siłą zacisku szczęk, przeznaczony jest do chwytania dużych detali przy wysokich parametrach obróbczych. Uchwyt wykonany jest z wysokiej jakości stali stopowej i jest standardowo wyposażony w 1 kpl. szczęk miękkich.

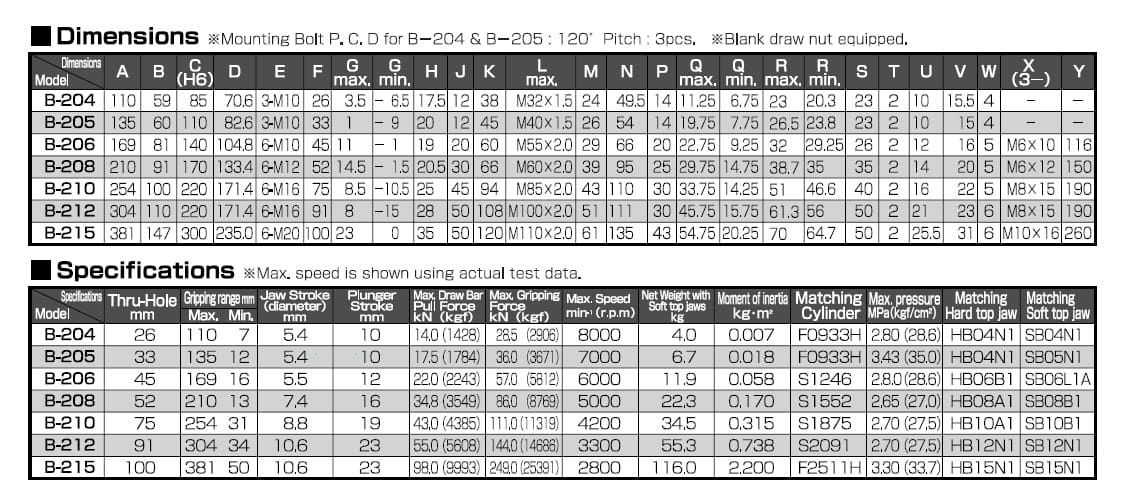

Cechy charakterystyczne:
Przelot uchwytu (mm): 52
Zakres mocowania (mm): 210 max, 13 min
Skok szczęk ( na średnicę): 7.4 mm
Skok tłoczyska (mm): 16
Maksymalna siła cięgna (mm): 34.8 kN, 3549 kgf
Maksymalna siła zacisku -86 kN, 8769 kgf
Max. prędkości obrotowa: 5000 rpm
Masa uchwytu ( ze szczękami miękkimi): 22,3 kg
Moment bezwładności: 0.170 kg.m2
Dedykowany cylinder: S1552
Max. ciśnienie: 2.65 MPa, 27 cm2
Smarowniczka na każdej ze szczęk
Ząbkowanie szczęk uchwytu: 1.5 mm x 60 stopni
Uchwyt B208A6 wyposażony jest dodatkowo w tarczę adaptacyjną ( zabierakową) na stożek wrzeciona typ A6 wg. DIN 55026
