Enkoder absolutny aks 16

DrukujEmail
Producent: BOGEN
Szczegóły produktu

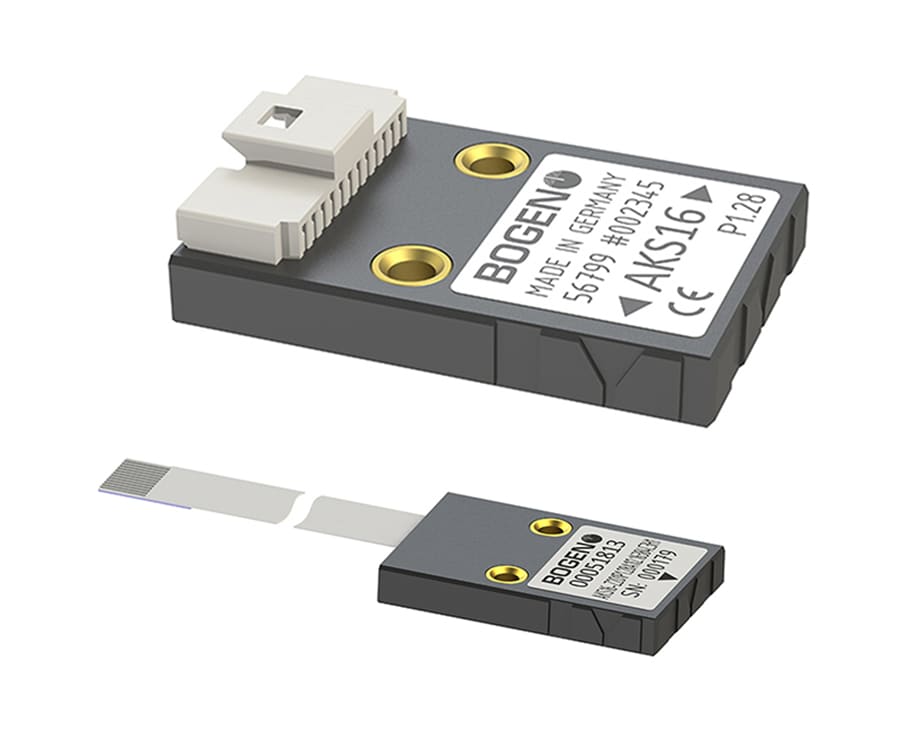

AKS16 Absolutny enkoder magnetyczny, głowica magnetyczna pomiarowa


- Do zastosowań obrotowych
- Do zastosowań liniowych
- Dla 2-ścieżkowych taśm magnetycznych



• Rozdzielczość bezwzględna od 18 do 20 bitów
• 16-bitowa przyrostowa rozdzielczość
• Małe wymiary zapewniające oszczędność miejsca
• Odporny na zanieczyszczenia, wibracje, temperaturę, fluktuacje, wilgotność
• Brak zużycia podczas użytkowania
• Odpowiednie skale o różnych średnicach i długości



Właściwości:



Rozdzielczość bezwzględna

Small 18 Bit Medium 19 Bit Large 20 Bit

Sygnał komutacji

For 1 to 16 pole pairs (UVW)

Prędkość obrotowa

Resolution 18 Bit: up to 24,000 rpm Resolution 19 Bit: up to 12,000 rpm Resolution 20 Bit: up to 6,000 rpm

Optymalna odległość głowicy czujnika magnetycznego

0.4 mm

Napięcie zasilania

5V ± 5 %

Maksymalne obciążenie wyjściowe

50 mA per Channel

Zużycie energii (bez obciążenia)



LED

Green LED = device on
Red LED = bad set up (adjustment required)

Temperatura robocza

-20 to +60 °C

Temperatura przechowywania

-40 to +80 °C

Klasa ochrony

IP67 (with FFC connector)

ABZ Przyrostowa rozdzielczość

4 and 262144 in steps of four based on pole pitch

Waga

ca. 2.4 g

Biegunowość (Pole pitch)

1.28 or 1.50 mm





Sygnały wyjściowe ABZ

Sygnały

A, /A, B, /B, Z, /Z

Amplituda sygnału (bez obciążenia)

RS422 (± 5 V)

Przesunięcie fazowe A i B

90° ± 10° electrical

Długość okresu sygnału Z

90°



Sygnały wyjściowe UVW

Sygnały / sygnały odwrócone

U, /U, V, /V, W, /W

Amplituda sygnału (bez obciążenia)

RS422 (± 5 V)



Sygnały wyjściowe STEP

Sygnały / sygnały odwrócone

STEP, DIR, NCLR

Amplituda sygnału (bez obciążenia)

RS422 (± 5 V)



Sygnały wyjściowe CW / CCW

Sygnały / sygnały odwrócone

CW, CCW, NCLR

Amplituda sygnału (bez obciążenia)

RS422 (± 5 V)



Sygnały wyjściowe BISS

Sygnały

Zegar (MA+, MA-)



Dane (SLO+, SLO-)

Amplituda sygnału (bez obciążenia)

RS422 (± 5 V)

Protokół

BISS-C BP3 encoder profile

Multiturn

wyjście możliwe

Limit czasu (ttos)

150-380 ns

Dopuszczalny okres zegara (tMAS)

100 ns up to 2 * timeout

Czas trwania sygnału zegarowego (tMASh)

50 ns up to timeout

Czas trwania sygnału na poziomie czasu lo (tMASl)

50 ns



Sygnały wyjściowe SSI



Sygnały: Zegar (MA +, MA-) Dane (SLO +, SLO-)
Amplituda sygnału (bez obciążenia): RS422 (± 5 V)
Multiturn: wyjście możliwe
Limit czasu (ttos): 375-605 ns
Dopuszczalny okres zegara (tMAS): 250 ns do 2 * timeout
